パワーエレクトロニクスは、再生可能エネルギーシステムから電気自動車、産業機械に至るまで、様々なアプリケーションを支える現代技術において重要な役割を果たしています。これらのシステムは電力を効率的に変換・制御するために不可欠であり、その設計と最適化は高性能と信頼性の実現に不可欠です。こうした状況において、シミュレーションは強力なツールとして浮上し、エンジニアはシステムの挙動を予測し、設計を最適化し、潜在的な問題をコストのかかる問題に発展する前に特定することができます。
SimScaleは、パワーエレクトロニクスの複雑な問題に対処するために設計された包括的なシミュレーションツールスイートを提供しています。時間調和磁気解析などの機能を備えたクラウドネイティブプラットフォームは、電磁場や電力変換効率といった様々な側面の詳細な解析を可能にします。この機能はパワーエレクトロニクスの開発に不可欠であり、システム設計の強化とシステム内の複雑な相互作用のより深い理解を可能にします。
パワーエレクトロニクスを理解する
電力処理とは何ですか?

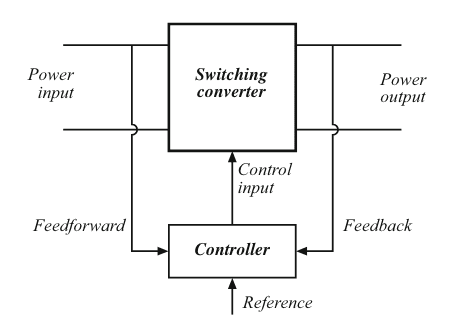

電子機器を用いた電力処理は、パワーエレクトロニクスの焦点です[1]。この分野の鍵となるのはスイッチングコンバータです。これは、特定の制御信号に基づいて入力電力を安定化出力に変換する高度なコンポーネントです。この変換プロセスは、DC電圧の振幅調整、ACからDCへの変換（およびその逆）、AC電圧の振幅と周波数の変更など、さまざまな電気変換を実現する上で極めて重要です[2]。制御システムは、入力電圧と負荷電流の変動にもかかわらず出力を一定に保つ上で重要な役割を果たしており、信頼性と性能を確保するためには、適切に安定化された電力出力が不可欠です。
パワーエレクトロニクスにおいて効率は極めて重要です。これは、経済的または環境的な理由だけでなく、大きな出力電力を生成するコンバータを構築するには高効率が技術的に不可欠であるためです。これらのシステムの効率は、基本的にエネルギー損失を最小限に抑えることにかかっており、電力コンバータの設計と動作において重要な考慮事項です。出力電力(\(P_{out}\))と入力電力(\(P_{in}\))を持つコンバータの効率は、次のように定義されます。
\[\eta=\frac{P_{out}}{P_{in}}\]
コンバータ内の電力損失は次のように関係します。
\[Q=\frac{P_{out}}{P_{loss}}=\frac{\eta}{1-\eta}\]
パワーエレクトロニクスにおいては、交流インピーダンスにも留意することが重要です。交流インピーダンスは、回路の交流電流に対する抵抗を表します。これは、電力変換プロセスからシステム全体の安定性に至るまで、様々な側面に影響を与えます。最高の効率と信頼性を実現するためにパワーエレクトロニクスの改良を目指すエンジニアにとって、交流インピーダンスの基礎的な理解は不可欠です。
パワーエレクトロニクスの応用

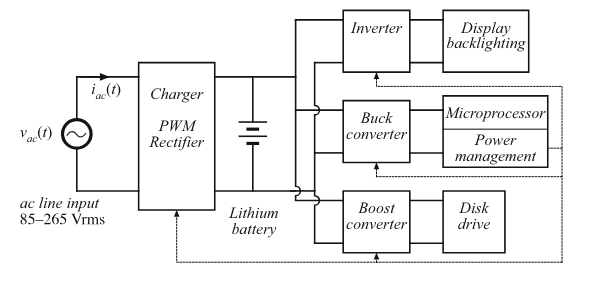

パワーエレクトロニクスのアプリケーションは、1ワット未満の電力を必要とするバッテリー駆動デバイスのような極小電力から、ギガワット規模のAC電力系統とインターフェースする整流器やインバータのような大規模な電力まで、幅広い電力レベルを網羅しています。この範囲には、ポータブル機器やコンピューターの電源から、モーター駆動装置や電力系統まで、あらゆるものが含まれます。例えば、ノートパソコンの電源システムには、様々なコンポーネントのバッテリー電圧を調整するための複数のDC-DCコンバータ、ディスプレイのバックライト用のインバータ、バッテリー充電用の充電器などが含まれており、これらはすべて高周波スイッチングによって小型化と効率化が最適化されています。
コンピュータの分散電源システム、オフィス機器のオフライン電源システム、無停電電源装置 (UPS)、照明用電子安定器などは、商用アプリケーションのほんの一例です。産業分野では、パワーエレクトロニクスが様々なプロセスにおけるモーターの速度制御を容易にし、ターボ機械 (コンプレッサー、ファン、ポンプ) などの運転効率に大きく貢献しています。パワーエレクトロニクスの適用範囲は、電気自動車、風力発電や太陽光発電システムなどの再生可能エネルギー発電、さらには高電圧直流送電や無効電力補償といった公共事業規模のアプリケーションにまで広がっています。
パワーエレクトロニクスの要素
パワーエレクトロニクスは、アナログ回路、制御システム、電力システム、数値シミュレーションといった分野を網羅する学際的な性質を持つため、ダイナミックで挑戦的な分野となっています。電子デバイス、磁気、電気機械の原理を統合し、パワーエレクトロニクスが対応するアプリケーションの複雑性と多様性を反映しています[3]。この包括的なアプローチは、幅広いアプリケーションにおいて電力の変換と制御を効率的かつ確実に管理できるシステムの開発に不可欠です。これらの複雑なシステムをシミュレーションするには、パワーエレクトロニクスが関わる複数の領域を深く理解する必要があります。
パワーエレクトロニクスシミュレーション
パワーエレクトロニクスシミュレーションは、設計の機能性を検証し、電子システムの信頼性と性能を確保する上で役立ちます。高度なシミュレーションツールを活用することで、エンジニアはパワーエレクトロニクス設計の複雑な部分を詳細に調査することができ、物理的なプロトタイプを作成する前に、最適な性能とイノベーションを実現できます。パワーエレクトロニクスにおけるシミュレーションの重要性は、様々なアプリケーションに及びます。
マルチレベルおよびマルチフィジックスモデリング
シミュレーションが不可欠となる重要な側面の一つは、マルチレベルおよびマルチフィジックスモデリングです。このアプローチは、電気、熱、そして場合によっては機械シミュレーションを組み合わせることで、デバイスの動作を包括的に把握します。電気性能と熱挙動の相互作用が重要なパワーエレクトロニクスにおいては、このような詳細なシミュレーションにより、コンポーネントが電気効率基準を満たすだけでなく、熱および構造の信頼性要件も満たすことが保証されます。
組み込み制御およびソフトウェア
組み込み制御とソフトウェアは、多くのパワーエレクトロニクスシステムのバックボーンを形成し、電力変換から動作安定性に至るまでの機能を制御します。シミュレーションにより、エンジニアはこれらの制御を様々な条件下でテスト・最適化し、システムの効率的かつ信頼性の高い動作を確保できます。この予測モデリングは制御戦略の改良に不可欠であり、物理的なシステムを構築する前にパラメータを調整することで、最適なパフォーマンスを実現できます。
電磁干渉 (EMI) 管理
EMI管理は設計と最適化において極めて重要な側面であり、システムの効率と性能向上のためにスイッチング周波数が上昇するにつれて、その重要性はますます高まっています。エンジニアにとって、これらのシステム内のコンバータやその他のコンポーネントの動作を仮想的に解析し、様々な動作条件下での電圧と電流の挙動に関する洞察を得るには、シミュレーションが不可欠です。シミュレーションは、設計コンセプトの検証、実世界における動作応答の予測、半導体損失、変動負荷時の熱管理、サージ電流、スイッチング時の電圧といった課題への対応を、安全かつ費用対効果の高い方法で実現します。
コンポーネントの信頼性
熱サイクル、電気サージ、機械的歪みといったストレス要因下におけるコンポーネントの耐久性と信頼性は、シミュレーションによって評価できます。この予測分析は、潜在的な故障モードを特定し、コンポーネントの寿命を延ばすために不可欠です。詳細なモデリングを通じて、シミュレーションは、極端な動作条件や長期間の動作条件下におけるコンポーネントの挙動に関する洞察を提供し、より堅牢で信頼性の高いパワーエレクトロニクスの設計に役立ちます。
SimScaleを使用したパワーエレクトロニクスシミュレーション

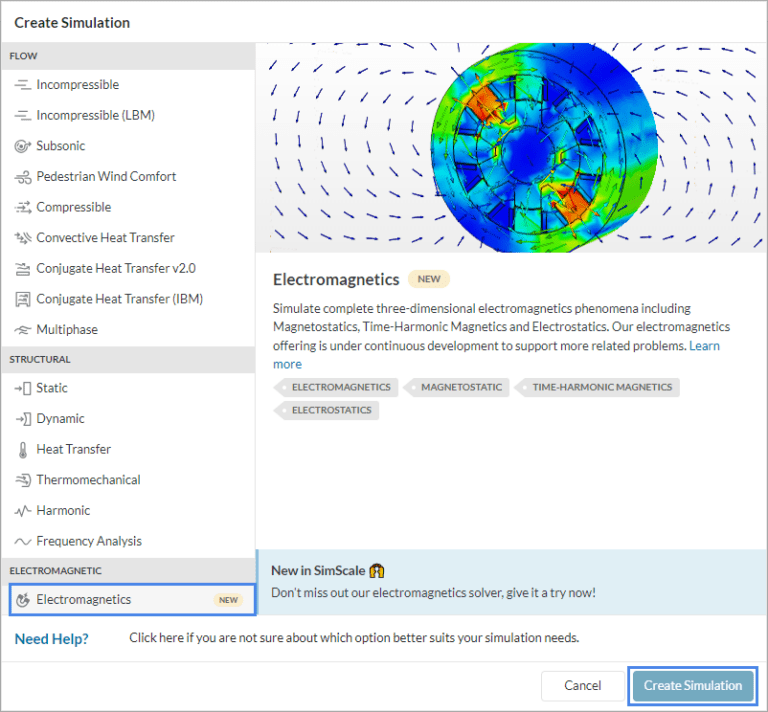

SimScaleのクラウドベースのシミュレーションプラットフォームは、パワーエレクトロニクスシステムの解析に必要な幅広いツールスイートを提供します。 時間調和磁気解析 や統合された 熱 ・ 電磁界シミュレーション 機能といった高度な機能を備えたSimScaleは、高度なパワーエレクトロニクスシステムのシミュレーションを可能にします。
パワーエレクトロニクスにおける時間高調波磁気の活用

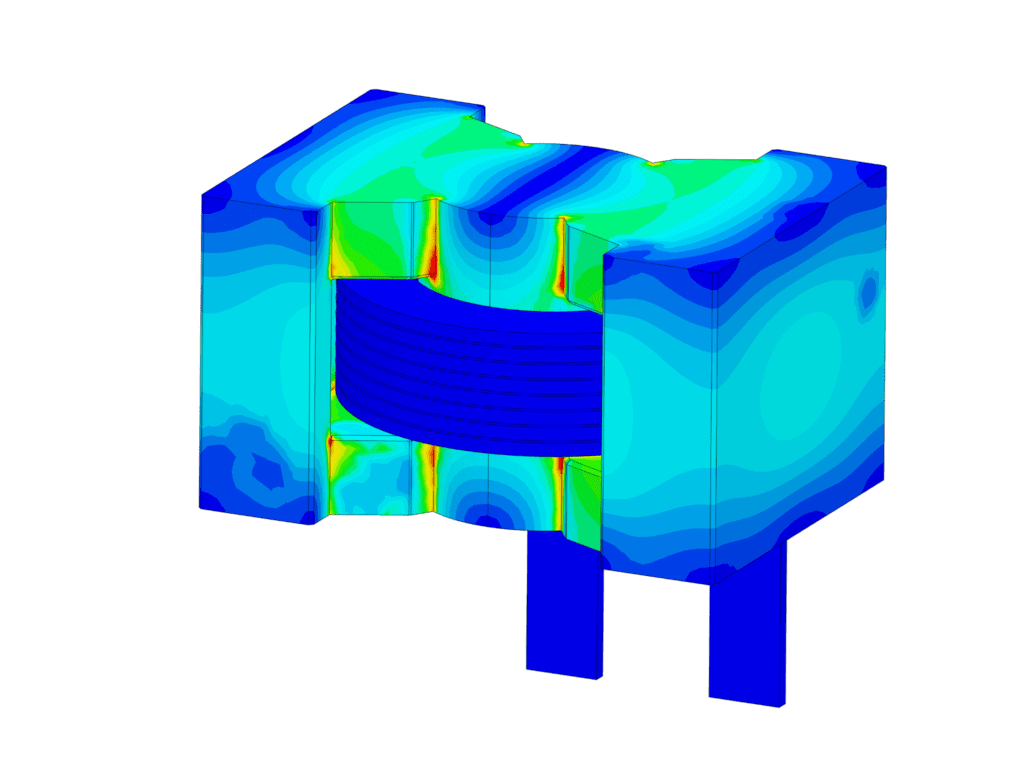

SimScaleの時間調和磁気解析機能を使用すると、パワーエレクトロニクスシステム内の電磁場を解析できます。この機能は、マクスウェル方程式の時間調和近似を用いて、様々な周波数で動作するパワーエレクトロニクスシステムに特有の電磁場の正弦波変動をモデル化します。これにより、エンジニアはこれらの電磁場が様々な材料や形状とどのように相互作用するかを詳細に評価できます。これは、インダクタや変圧器 (トランス) などのコンポーネントの最適な設計を決定する上で不可欠です。これらのコンポーネントは、効率を最大化し、エネルギー損失を最小限に抑えるために、正確に配置する必要があります。
熱管理の課題への取り組み
効果的な熱管理は、パワーエレクトロニクスの設計と寿命を左右する重要な要素です。SimScaleを使用すると、エンジニアは電磁気解析と並行して詳細な熱シミュレーションを実行できます。このような包括的なシミュレーションは、効率的な冷却戦略を考案し、過熱の問題を未然に防ぐために不可欠であり、最終的にはパワーエレクトロニクスシステムの信頼性と性能を向上させます。SimScaleの熱管理シミュレーションが重要な役割を果たしている注目すべき例として、 電気自動車の バッテリーモジュールが挙げられます。これらのシミュレーションは、電流の流れによる熱の増加を予測し、 バッテリーの整合性と性能を維持するために重要な最適な冷却戦略をテストするのに役立ちます。SimScaleのシミュレーションプラットフォームがパワーエレクトロニクスにおけるこのような複雑な熱シナリオをどのように最適化できるかについて詳しくは、ジュール熱シミュレーションに関する記事をご覧ください 。
パワーエレクトロニクスパッケージの構造的完全性の確保
パワーエレクトロニクスにおいては、部品のパッケージは熱サイクルや動作振動によって引き起こされる様々な機械的ストレスに耐えなければなりません。材料の膨張・収縮や環境固有の動きによって引き起こされるこれらのストレスは、設計段階で適切に考慮されていない場合、電子部品の早期故障につながる可能性があります。
これらの要因を正確に予測し、管理することは、パワーエレクトロニクスシステムの長期的な信頼性と機能性を確保する上で不可欠です。SimScaleは 、エンジニアがパワーエレクトロニクスパッケージの機械的完全性を検証できる 構造解析機能を提供します。SimScaleのシミュレーションツールを活用することで、エンジニアはコンポーネントが熱応力や振動力にどのように反応するかを徹底的に評価できます (振動解析など)。このようなシミュレーションは、機械的な課題に耐性を持つだけでなく、耐久性も最適化されたパッケージ設計を開発し、日常的な運用による機械的な摩耗から内部電子機器を保護する上で重要な役割を果たします。
